三代精益管傾斜機構如何設計？

杰爾 2025.06.16 13

以下是關于第三代精益管傾斜機構的設計要點總結：

一、核心結構設計
管材選擇?
采用直徑28mm或43mm的鋁合金精益管（壁厚1.7-2.3mm），通過陽極氧化處理實現防腐防銹，輕量化且承重能力強。
傾斜機構實現方式?
鉸鏈連接?：使用鋁合金專用90°鉸鏈接頭實現可調角度（0-45°），搭配帶鎖緊功能的旋轉組件固定傾斜位。
氣動/配重控制?：可選配氣缸或拉力平衡器（如彈簧機構）實現自動角度調節，適用于送料、卸料場景。
二、關鍵配件選型
連接件?：優先選擇壓鑄鋁材質的十字接頭、T型接頭，確保結構剛性。
底座加固?：底部增加三角形支撐架或配重腳杯，防止傾斜時側翻。
防滑處理?：接觸面加裝橡膠墊或流利條，避免物料滑動。
三、設計注意事項
負載校驗?：根據傾斜角度計算力矩，若承重＞50kg需選用43mm直徑管材或增加加強肋。
模塊化擴展?：預留標準接口，便于后續加裝傳感器或傳送帶。
人機工程?：傾斜面角度建議15°-30°，符合操作舒適度要求。

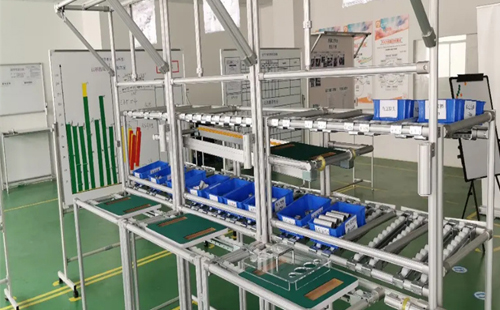

應用案例?：某生產線送料機構采用28mm鋁管搭建，通過鉸鏈接頭實現30°傾斜，配合拉力平衡器實現物料箱自動下滑，實測單點承重達40kg。
